截止閥j41h—16c DN65是什么意思,尺寸規格表

[ 2024-03-20 ]
截止閥J41H-16C  DN65的含義：
J：代表閥門類型為“截止閥”。
4：代表連接方式為“法蘭”。
1：代表結構形式為“直流”。
H：代表閥座堆焊材質為“不銹鋼”。
16：代表公稱壓力為“1.6MPA”。
C：代表閥體材料為“碳素鋼WCB”。
DN65：口徑65mm  。

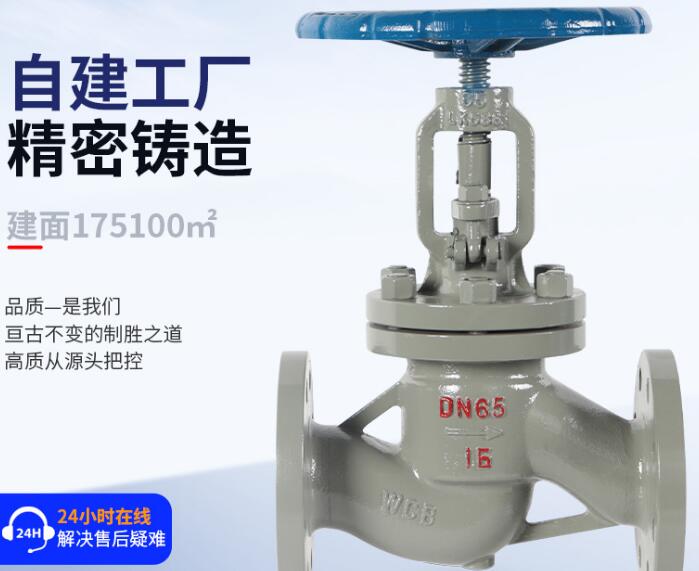

截止閥j41h—16c DN65是什么意思,尺寸規格表
綜上所述，截止閥J41H-16C是一種常用的手動截止閥，具有法蘭連接、直流結構形式，閥座堆焊不銹鋼，公稱壓力為1.6MPA，閥體材料為碳素鋼WCB。這種閥門廣泛應用于多種工業設備中，如蒸汽設備、管道設備、化工設備等。

鑄鋼截止閥J41H-16C性能參數
型號 J41H-16C～160C J41Y-16C～160C J41W-16P～160P
工作壓力（MPa） 1.6～16.0
適用溫度（℃） ≤425 ≤150
適用介質 水、蒸汽、油品 弱腐蝕性介質
材料 閥體、閥蓋 碳素鋼 鉻鎳鈦不銹鋼
閥桿 鉻不銹鋼 鉻鎳鈦不銹鋼
密封面 堆焊鐵基合金 堆焊硬基合金 本體材料
填料 石棉石墨、柔性石墨、聚四氟乙烯

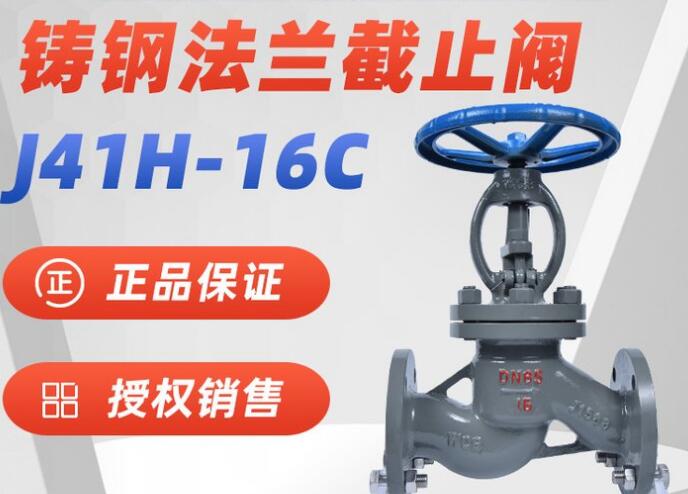

截止閥
截止閥j41h—16c DN65壓力試驗MPa
公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
水密封試驗 1.8 2.8 4.4 7.4 11.0 18.0
上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0
氣密封試驗 0.4-0.7
電動閥

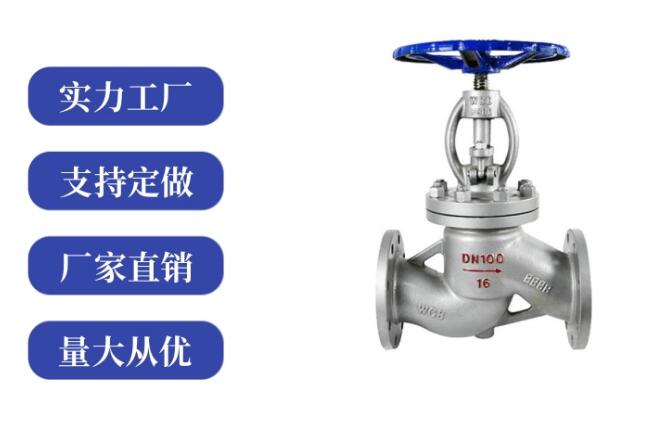

截止閥j41h—16c DN65是什么意思,尺寸規格表
1.6MPa DN L D D1 D2 b n-Φd H D0
凸面法蘭
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I		 10 130 90 60 40 14 4-Φ14 198 120
15 130 95 65 45 14 4-Φ14 218 120
20 150 105 75 55 14 4-Φ14 258 140
25 160 115 85 65 14 4-Φ14 275 140
32 180 135 100 78 16 4-Φ18 280 160
40 200 145 110 85 16 4-Φ18 330 180
50 230 160 125 100 16 4-Φ18 350 200
65 290 180 145 120 18 4-Φ18 370 280
80 310 195 160 135 20 8-Φ18 400 280
100 350 215 180 155 20 8-Φ18 415 320
125 400 245 210 185 22 8-Φ18 460 360
150 480 280 240 210 24 8-Φ23 510 450
200 600 335 295 265 26 12-Φ23 710 500
250 650 405 335 320 30 12-Φ25 786 550
300 750 460 410 375 30 12-Φ25 925 600
截止閥廠家
截止閥j41h—16c DN65主要零件材料及性能
體蓋扳 閥桿 密封面 墊片(環) 填料 工作溫度℃ 適用介質
WCB 2Cr13 13Cr
STL
本體材料
尼龍		 增強柔性石墨
1Crl3／柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti		 柔性石墨
增強柔性石墨
SFB-260
SFP-260		 ≤425
水、蒸汽、油品
WC1 38CrMoAI
25Cr2MoV		 ≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸類
ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸類
